Jäähdytin (kilpailukykyinen hinta kalajauhojäähdytin)

Lyhyt kuvaus:

  • Jäähdytä kalajauho kokonaan jäähdytysmenetelmällä vesi ja ilma.
  • Jatkuva ja homogeeninen jäähdytysprosessi, korkea automaatio.
  • Impulssityyppisen pölynkerääjän avulla saavutetaan paras pölyn keräävä vaikutus.
  • Kompakti rakenne, ei tarvitse betonipohjaa, voi muuttaa asennussäätiötä vapaasti.
  • Kuori, pääakseli, siipiratas, jäähdytysputket ja impulssityyppinen pölynkerääjä on valmistettu lievästä teräksestä; yläosa, puhallin, tarkastusikkunat ovat ruostumatonta terästä.

Normaalimalli: FSLJ-Ø1300*8700, FSLJ-Ø1500*8700, FLJ-Ø1300*8700, FLJ-Ø1500*8700, SLJ-Ø1300*8700, SLJ-Ø1500*8700

Tuotetiedot

Tuotetunnisteet

Malli

Mitatmm

Virta

kw

L

W

H

FSLJØ1300*8700

10111

2175

5162

29.5

FSLJØ1500*8700

10111

2615

5322

41

FLJØ1300*8700

10111

2175

5162

29.5

SLJØ1300*8700

10111

2175

2625

18.5

SLJØ1500*8700

10036

2615

3075

30

toimintaperiaate

Kalajauho tulee kuivausrummusta korkeammassa lämpötilassa. Seulan seulonnan ja ilmajäähdytyskuljettimen läpi menemisen jälkeen osa lämmöstä voi haihtua, mutta lämpötila pysyy silti noin 50 ° C: ssa. Murskausprosessin aikana tapahtuvan voimakkaan kitkan ja murskausvaikutuksen vuoksi kalajauhon lämpötila nousee edelleen. Samaan aikaan, koska kalajauhon ja huoneenlämpötilan välinen lämpötilaero ei ole kovin suuri, kalajauhon lämmönpoistumisnopeus on hitaampi. Jos kalajauho on suoraan pakattu ja pinottu, lämpöilmiö on helppo tuottaa, ja vakavissa tapauksissa jopa itsesyttyminen tapahtuu, joten tuore kalajauho on jäähdytettävä huoneenlämpöiseksi ennen varastointia. Jäähdyttimen tehtävänä on jäähdyttää kalajauho korkeammassa lämpötilassa suoraan huoneenlämpötilaan. Eri tuotantolinjojen vaatimusten mukaisesti meillä on kolme tyyppistä jäähdytintä, jotka kuvataan alla.

1. jäähdytin ilma- ja vesijäähdytyksellä
Ilma- ja vesijäähdytteinen jäähdytin koostuu lieriömäisestä kuoresta ja kierreakselista, puolet kierreakselista hitsataan kierreputkella, jonka sisällä jäähdytyskierto vesi johdetaan, ja toinen puoli hitsataan pyörivillä terillä. Kierreakseli ja akselin kierreputki omaavat onton rakenteen, jossa on jäähdytysvettä. Sekoituspyörän terät sekoittavat kalajauhoa samalla kun impulssipölynkerääjä imee ilmaa niin, että kalajauho pääsee täysin kosketuksiin ilman kanssa. Kun ulkoinen luonnollinen tuuli tulee jäähdytyssylinteriin, pölynpoistotuuletin vetää sitä jatkuvasti ulos muodostaen jäähdytyskiertotuulen, mikä saavuttaa jäähdytyksen tarkoituksen.
Korkean lämpötilan kalajauho tulee koneeseen sisääntulon kautta, ja sitä sekoitetaan ja heitetään jatkuvasti kierreputken ja sekoituspyörän lapojen vaikutuksesta jäähdyttävän kiertoveden sisällä, ja lämpö haihtuu jatkuvasti. Samalla jäähdytyskiertoilma poistaa välittömästi haihtuneen vesihöyryn, joten kalajauhon lämpötila laskee jatkuvasti ja työnnetään poistoaukkoon sekoituspyörän lapojen vaikutuksesta. Tämän jäähdyttimen tarkoituksena on siis saavuttaa kalajauhon jäähdytys yhdistämällä vesijäähdytys ilmajäähdytykseen.

2. ilmajäähdytin
Suuremmille tuotantolinjoille paremman jäähdytystehon saavuttamiseksi varustamme yleensä ilmanjäähdyttimen ja vesijäähdyttimen. Ilmanjäähdytin ei ole ulkonäöltään kovin erilainen kuin ilma- ja vesijäähdytteinen jäähdytin, mutta ilmajäähdytin koostuu lieriömäisestä kuoresta, sekoituspyörien terillä hitsatusta karasta ja impulssipölynkerääjästä. Kalajauho syötetään tehopäästä, ja sekoituspyörän terät sekoittavat ja heittävät sitä jatkuvasti jäähdyttimen läpi. Lämpö haihtuu jatkuvasti, ja pölynpoistotuuletin poistaa välittömästi vesihöyryn. Impulssipölynkeräimen pussirakenne voi varmistaa, että kalajauhoa ei imetä ilmaimuputkeen, jolloin ilman imuputki tukkeutuu, jolloin saavutetaan hyvä jäähdytysteho.

3. vesijäähdytin
Vesijäähdytin koostuu lieriömäisestä kuoresta ja kierreakselista, joka on hitsattu kierreputkella. Kierteinen akseli ja akselin kierreputki omaavat onton rakenteen ja jäähdytysvesi johdetaan sisään. Korkean lämpötilan kalajauhoa koneen sisääntulosta, sekoitetaan jatkuvasti ja heitetään kierreputken alle, kalajauho on suuressa kosketuksessa spiraaliputken kanssa , niin, että lämpö haihtuu jatkuvasti epäsuoran lämmönvaihdon avulla. Samaan aikaan jäähdytyskierto -ilma ottaa välittömästi pois haihtuneen vesihöyryn, joten kalajauhon lämpötila laskee jatkuvasti ja työntyy ulostuloaukkoon spiraaliputken vaikutuksesta, jolloin kalajauho jäähtyy.

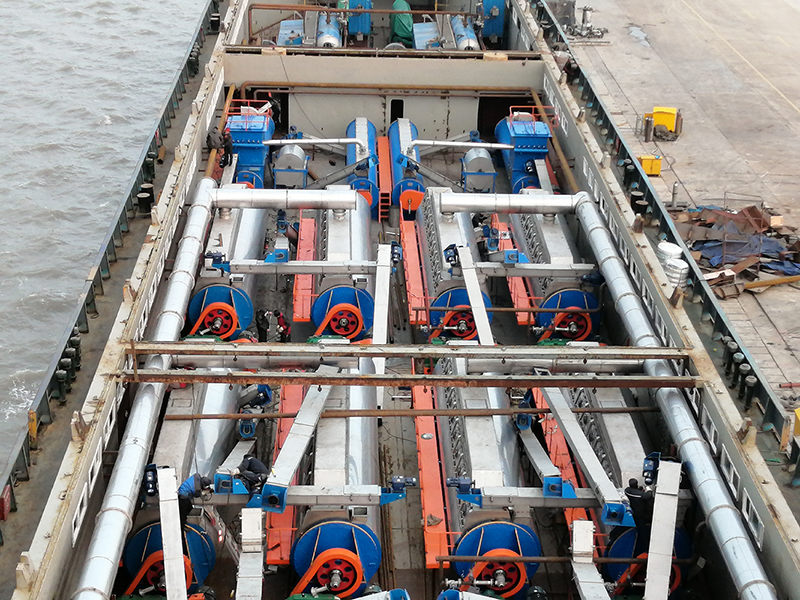

Asennuskokoelma

Cooler (6) Cooler (7)cooler
